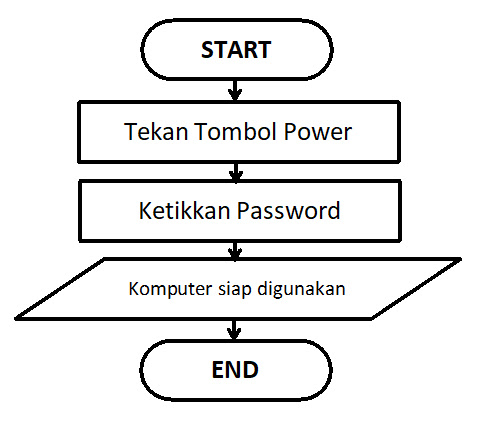

Flowchart (bahasa Indonesia: diagram alir, bagan alir, atau bagan arus) adalah sebuah jenis diagram yang mewakili algoritma, alir kerja atau proses, yang menampilkan langkah-langkah dalam bentuk simbol-simbol grafis, dan urutannya dihubungkan dengan panah. Diagram ini mewakili ilustrasi atau penggambaran penyelesaian masalah. Diagram alir digunakan untuk menganalisis, mendesain, mendokumentasi atau memanajemen sebuah proses atau program di berbagai bidang.

Diagram alir digunakan untuk mendesain dan mendokumentasi proses atau program sederhana. Seperti jenis diagram lainnya, diagram ini membantu menggambarkan apa yang sedang terjadi dan dengan demikian membantu mengerti sebuah proses. Dan mungkin saja menentukan kekurangan fitur, atau bagian yang kurang jelas didalam sebuah proses.

Berikut ini merupakan pedoman dalam membuat suatu flowchart :

Bagan alir sebaiknya digambar dari atas ke bawah dan mulai dari bagian kiri dari suatu halaman.
Kegiatan di dalam flowchart harus ditunjukkan dengan jelas.
Harus ditunjukkan dari mana kegiatan akan dimulai dan dimana akan berakhirnya.
Masing-masing kegiatan di dalam diagram alir sebaiknya digunakan suatu kata yang mewakili suatu pekerjaan.
Masing-masing kegiatan dalam flowchart harus disusun secara berurutan.

Terdapat beberapa bentuk diagram alir, dan setiap bentuk memiliki urutan dan peranan masing-masing. Dua bentuk persegi yang paling umum digunakan dalam diagram alir, yaitu:

Langkah pemrosesan, yang sering disebut dengan tindakan, dan dinotasikan sebagai persegi panjang
Keputusan, biasanya dinotasikan sebagai belah ketupat.

Simbol Flowchart

Berikut ini adalah beberapa simbol yang digunakan dalam menggambar suatu flowchart :

Jenis-Jenis Flowchart

Sterneckert (2003) menyarankan untuk membuat model diagram alir yang berbeda sesuai dengan perspektif pemakai (managers, system analysts and clerks) sehingga dikenal ada 4 jenis diagram alir secara umum:

Diagram Alir Dokumen, menunjukkan kontrol dari sebuah sistem aliran dokumen.
Diagram Alir Data, menunjukkan kontrol dari sebuah sistem aliran data.
Diagram Alir Sistem, menunjukkan kontrol dari sebuah sistem aliran secara fisik.
Diagram Alir Program, menunjukkan kontrol dari sebuah program dalam sebuah sistem.

Catatan: bahwa setiap jenis diagram alur berfokus pada beberapa jenis kontrol, bukan pada aliran tertentu itu sendiri.

Namun, ada beberapa klasifikasi yang berbeda. Misalnya, Andrew Veronis (1978) menyebutkan tiga tipe dasar diagram alur: diagram alur sistem, diagram alur umum, dan diagram alur terperinci. Pada tahun yang sama Marilyn Bohl (1978) menyatakan "dalam praktiknya, dua jenis diagram alur digunakan dalam perencanaan solusi: diagram alur sistem dan diagram alur program...". Mark A. Fryman (2001) mengidentifikasi lebih banyak perbedaan: "Alur keputusan, diagram alur logika, diagram alur sistem, diagram alur produk, dan diagram alur proses hanyalah beberapa dari berbagai jenis diagram alur yang digunakan dalam bisnis dan pemerintahan".

Selain itu, banyak teknik diagram yang mirip dengan flowchart (diagram alur) tetapi memiliki nama yang berbeda.
